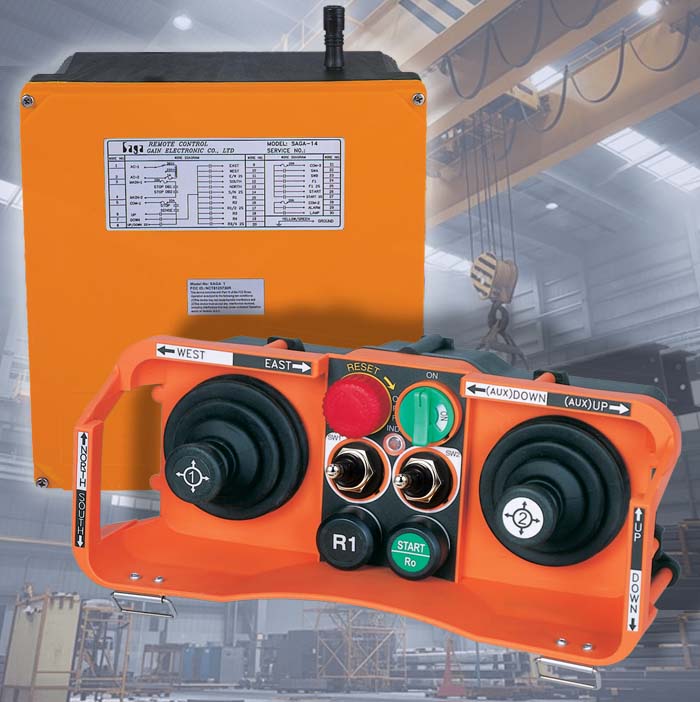

Saga L40 Joystickli Vinç Kumandası
5’er kademeli X-Y çift eksene sahip joystickleriyle ergonomik, sağlam ve güvenilir bir endüstriyel uzaktan kumanda sistemi
Sağlam ve Dayanıklı
Verici ve alıcı suya, yağa, endüstriyel ortamlardaki kire karşı korumalıdır. IP-65 geçirmezliğe sahip verici ve alıcı gövdesi cam elyaf takviyeli ABS plastiğindendir. Yüksek mukavemete ve esneyebilme kabiliyetine sahiptir.
Kompakt Tasarım
Verici son derece hafiftir. Saga L40 Joystickli uzaktan kumanda sisteminin vericisi piller dahil sadece 0,9 Kg gelir. Beraberinde gelen omuz askısı veya bel askı kemeriyle kullanım çok pratik hale gelir.
ID Kodu
4 Milyonu aşkın özgün ID kodu kullanımıyla başka radyo kontrollü sistemlerden gelebilecek komutlar önlenir. Sistem, sadece kendi vericisinden gelen komutların icra edilmesini sağlar.
Dahili Güvenlik Kontrolü
Sistem Start butonuyla devreye alınırken dahili kontrol mekanizmasını çalıştırır. Buton veya joysticklerden bir komut algılanmışsa bunu arıza olarak görüp devreye girmez, uyarı verir.

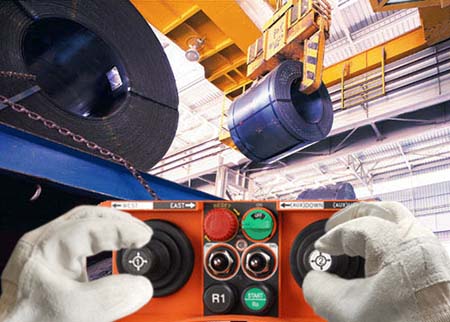

Ergonomik
Eldivenle dahi kullanımı son derece rahattır. Joystikler yön algısını çok iyi hissettirir. Buton ve switchler güvenlik için ortada yer alır. Kolay kumanda için birbirinden uygun bir mesafe ayrı yerleştirilmiştir. Koruma çerçevesi avuç içi dayama yeridir ve düşme – çarpma durumunda istemsiz sinyal çıkışını engelleyecek yüksekliğe sahiptir.
Kolay Montaj
Rahat Kullanım
Alıcının bağlantı kabloları (2×1,5m)üzerinde gelir. Alıcının darbe emici 4 montaj ayağı vardır. Beraberinde gelen Türkçe kullanım kılavuzu sayesinde mekanik ve elektriksel bağlantı çok kolay olur. 48 /220 VAC veya 12-24 VDC besleme seçenekleri L40 joystickli endüstriyel uzaktan kumanda sistemini vinç, makine ve araçlara uygulayabilmenizi sağlar.
Sade ve Fonksiyonel
Her yönde 7 röle çıkışı, bağımsız programlanabilmektedir. Switchler A | A+B | B olmak üzere üç konumludur. Bu sayede çift kedili vinçlere ve kedilerinin üzerinde çift kaldırma motoru olan sistemlere uygundur. 5 hız kademesi arasında geçiş süresi programlanabilmekte. Bu sayede sistemin adeta PLC gibi davranış göstermesi sağlanabilmektedir.
Tasarruflu ve Pratik
Vericiler sadece 4 adet AA boy pille (kalem pil) çalışır. Özel bir bataryaya ve şarj cihazına ihtiyacınız olmaz. Bu özelliği, L40 joystickli vinç kumandasının önemli bir ayrıntısıdır. Vericinin üzerindeki LED gösterge hem komut çıkışını gösterir hem de pil gücü azaldığı takdirde kullanıcıyı uyarır. Çıkarılabilir start anahtarı sayesinde yetkisiz kişilerin kullanımı engellenmiş olur.
Teknik Özellikler:
VERİCİ:
Frekans aralığı:
Haberleşme mesafesi:
Güvenlik ID kodu:
Frekans kontrolü:
Hamming mesafesi:
Muhafaza koruma sınıfı:
Besleme:
Sarfiyat(maks.):
Çalışma ortam ısısı:
Çıkış gücü:
433 – 434 MHz
100 m ‘ye kadar
4.194.300 farklı ID
Quartz Kristal
>4
IP – 65
4 adet AA boy (kalem) pil
10 mA
-45°C ~ +80°C
>10,0 mW
Ebat:
Ağırlık:
235 x 95 x 110 mm
870 gr, piller dahil
ALICI:
Frekans aralığı:
Kazanç:
Anten Empedansı:
Kod çözüm ref.:
Muhafaza koruma:
Besleme:
Sarfiyat(mA):
Çalışma ortam ısısı:
Çıkış kontakları:
433 – 434 MHz (PLL)
– 105 dBm
50 Ohm
Quartz Kristal
IP – 65
48 /220 VAC, 50/60 Hz
12 ~24 VDC
Standby: 32; Aktif: 148 + 19x röle
-45°C ~ +80°C
250 V / 10 A
Ebat:
Ağırlık:
253 x 267 x 150 mm
2.4 Kg (bağlantı kablosu hariç)
Saga L40 Serisi
X-Y Eksenli - 5 kademeli Joystickli Endüstriyel Kumanda
Saga L40 Joystickli Vinç Kumandası Ana Özellikleri:
- Çift röleli Acil-Stop devresi
- Çıkarılabilen Start Anahtarı
- Joystick-1: X- ekseni 5 hız kademesi; Y-ekseni 5 hız kademesi
- Joystick-2: X- ekseni 5 hız kademesi; Y-ekseni 5 hız kademesi
- SW1 - Selektör switch A | A+B | B veya A | B programlanabilir 2 rölelidir
- SW2 - Selektör switch A | A+B | B veya A | B programlanabilir 2 rölelidir
- START butonu + R0 röle butonu: anlık veya bas-devrede/bas bırak programlanabilir
- R1 röle butonu: anlık veya bas-devrede/bas bırak programlanabilir
Joystikli tip uzaktan kumanda nerelerde kullanılır?
Joystickli Vinç kumandası olarak tanımlanan Saga L40 radyo frekans kontrollü endüstriyel uzaktan kumanda sistemi her türlü makineyi emniyetli bir mesafeden kontrol etmek için kullanılır. Köprü tipi tavan vinci, portal vinç, kule vinci, mobil vinç gibi uygulamalarda yaygın olarak kullanılır.
Butonlu yerine Joystikli vinç kumandası hangi durumlarda tercih edilir?
Butonlu bir uzaktan kumandanın hız kademeleri yetmediğinde, iki ünite için paralel veya tandem hareket ihtiyacı olduğunda ve yoğun kullanım durumlarında joystickli vinç kumandası tercih edilir. Alıcı tarafı yani makineyi çalıştıracak sinyaller dikkate alındığında joystickli kumandalar temel olarak ikiye ayrılır: Oransal çıkışlı (analog) ve röle çıkışlı (dijital) joystickli kumandalar. Saga L40 endüstriyel uzaktan kumanda sistemi röle çıkışlıdır. Joystickleri 4 yöne hareket edebilir ve her yönde 5 kademelidir. Joystickler alıcıdaki röleleri sırasıyla çektirir. Saga L40’ın alıcısındaki 40 adet röle müstakil olarak programlanabilmektedir. Bu programlama serviste gerçekleşir. Müşteri ihtiyacına göre röleler sırasıyla çekerken hangi kademede kaç rölenin çekili durumda kalacağı programlanabilir. Butonlar standart olarak normal çalışma modunda (anlık çıkış) olsa da toggle moduna (bas çeksin – bas bıraksın) getirilebilmektedir.

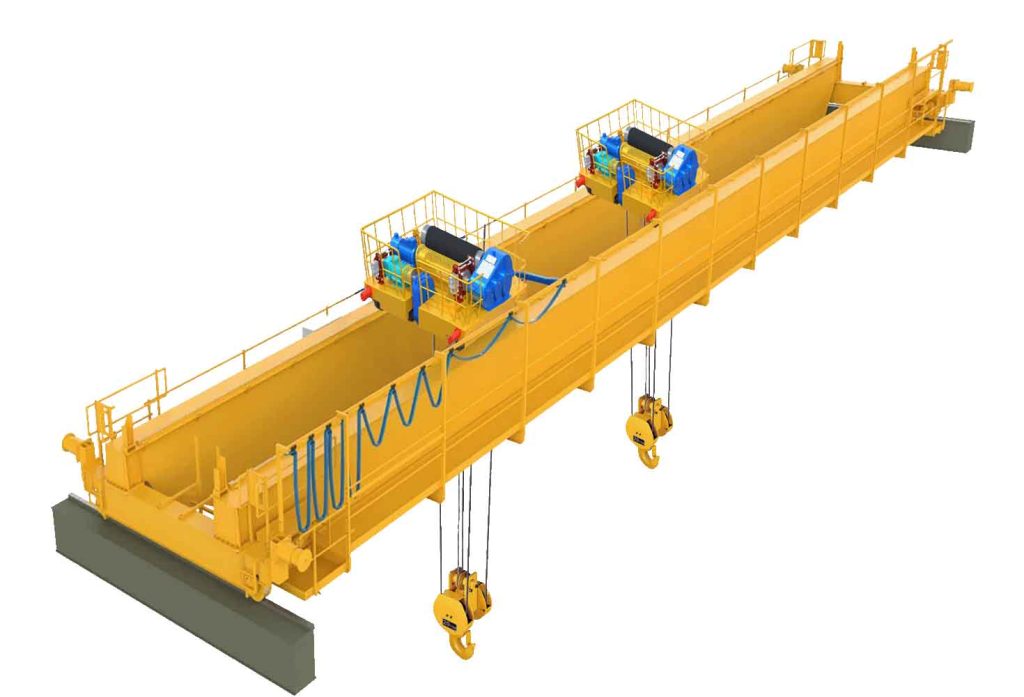

Çift kedi, çift kanca(caraskal) için joystickli vinç kumandası olarak kullanılabilir mi?
Verici üzerinde iki adet seçme switchi bulunur. Bu switchler yardımıyla tandem yani iki motorun eş zamanlı hareketi sağlanabilmektedir. Bu sayede Çift kedili vinçlerde kediler ayrı ayrı ve paralel hareket edebilir. ilave olarak aynı seçim caraskal sistemi için de yapılabilir. Sözgelimi köprü üzerinde çift kediye sahip bir bir tavan vincinde her kedi üzerinde 2 tonluk ve 10 tonluk kaldırma sistemi yer aldığında hem kedileri hem kaldırma ünitelerini müstakil veya paralel çalıştırmak mümkündür. Hatta, iki bağımsız köprülü vincin veya portal vincin dahi paralel çalıştırılabilmesi mümkündür. Depo/tank, köprü, direk gibi çok uzun ürünlerin tçift vinçle taşınması gerektiğinde Saga L40 joystickli vinç kumandası en iyi yardımcınız olacaktır.
Saga L40 joystickli vinç kumanda sisteminin diğer bir özelliği, joystik ileri itilirken hız kademeleri arasında yumuşak geçişe izin vermesidir. Zamanlama verilerek joystick hızla tam ileri itilse dahi kademe rölelerinin belli bir süre gecikmeyle devreye girmesi sağlanabilir. Böylelikle kumanda edilen motor ancak o kademedeki devrine ulaştıktan sonra bir üst hıza geçer.
Joystickli vinç kumandası her sisteme uygulanabilir mi?
Alıcının beslemesi 48/220 VAC veya 12-24 VDC’dir. Siparişte beslemenin AC mi DC mi olacağı belirtilmelidir. AC sistemlerde giriş gerilimi alıcı içindeki bir köprü (jumper) konumuyla belirlenir. Doğru akımla çalışacak sistemlerde besleme devresi farklıdır. 12 ile 24 VDC arası herhangi bir gerilimde alıcı çalışır.
Saga L40 joystickli vinç kumanda sisteminin vericisi standart alkalin veya şarjlı pillerle kullanım için tasarlanmıştır. Dört adet AA boy kalem pil kullanır. Özel bir bataryaya hiç bir zaman ihtiyacınız olmayacağı için belli bir süre sonra şarj kapasitesi düşen pilleri yenilemek çok ekonomik olacaktır.
